Darstellung Anzeige RP-21:
Das Bild links zeigt die Darstellung des Luftraumes im Bereich +/- 30° horizontal, +/- 12° vertikal und im Entfernungsbereich bis 20 km in der Draufsicht, die „Beinchen“ (über oder unter dem horizontalen Ziel-Strich) zeigen die Lage des Luftziels relativ zur Höhe des Abfängers
- 1 Entfernungsmarke (alle 5 km, hier 15 km)
- 2 Azimutmarke (alle 15°)
- 3 Erfassungsbereich
3 sichtbare Luftziele:
- A Entfernung 15 km, Azimut 15° links, unter dem Abfänger
- B Entfernung 12 km, Azimut 10° rechts, über dem Abfänger
- C Entfernung 8 km, Azimut 0°, gleiche Höhe
Aufgabe des Piloten ist es nun, aus den verschiedenen Ausgangspositionen so zu manövrieren, daß das Luftziel in den Erfassungsbereich (C) gelangt. Also im Falle Luftziel A links einkurven, Bug senken und weitere Annäherung, im Falle Luftziel B rechts einkurven, in den Steigflug übergehen und weitere Annäherung. Im Falle Luftziel C sind die Erfassungsbedingungen erfüllt, Entfernung < 12 km, Azimut ca. 0° und gleichmäßig „Beinchen“ oben und unten. Jetzt kann durch Drücken des Erfassungsknopfes am Steuerknüppel der Zielbetrieb eingeleitet werden. Dabei ist das FM-Visier in der Lage nur 1 Ziel im Zielbetrieb zu bearbeiten.
Das Bild links zeigt die Darstellung im Zielbetrieb: (Wechsel der Darstellung auf „Anblick des Zieles von hinten“)
- 1 Zielkreis
- 2 Entfernungsskala (hier 5 km)
- 3 Entfernungsmarke (aktuelle Entfernung zum Ziel)
- 4 maximale Schußentfernung
- 5 minimale Schußentfernung
Die Größe des Bereiches minimale-maximale Schußentfernung ist abhänging von Höhe, Temperatur, Annäherungsgeschwindigkeit und Typ der eingesetzten Rakete. Haben die Entfernungsmarken die maximale Schussentfernung erreicht, kann die Rakete bei Einhaltung der Abschussbedingungen (z.B. Abschusslastvielfaches) gestartet werden.
Ziel (A) – Abschußbedingungen noch nicht erreicht: Zielmarke außerhalb des Zielkreises und Schußmarken nicht im Bereich des wirksamen Schießens -> Übergang in den Steigflug, leicht nach rechts einkurven und weitere Annäherung.
technische Daten RP-21
Übersichtsbetrieb:
Seitenwinkel +/- 30 °
Neigungswinkel +/- 12 °
Zeit für einen Absuchzyklus 1,7 – 2,5 Sekunden
maximale Erfassungsentfernung 10 km
Zielbetrieb:
Seitenwinkel +/- 29 °
Neigungswinkel +/- 17°
Impulsfolgefrequenz
1800 Hz
Wellenlänge
~ 3 cm
Antennenstabilisierung
Schräglagen +/- 70 °
Sendeleistung
60 kW
Auflösevermögen
5°
Tote Zone
300 m vor dem Flugzeug
untere Einsatzhöhe
ca. 2.000 m über Grund
links:
„Station aus“- „ст.выкл.“
„Station ein“ – „ст.вкл.“
„Hochspannung ein“ – „выс.вкл.“
mitte:
„Kontrolle“ – „контроль“
„Äquivalent“ – „эквив“
„Abstrahlung“ – „излуч“ение
rechts:
„fixierter Strahl“ – „закр.луч“
„Störungen“ – „помеха“

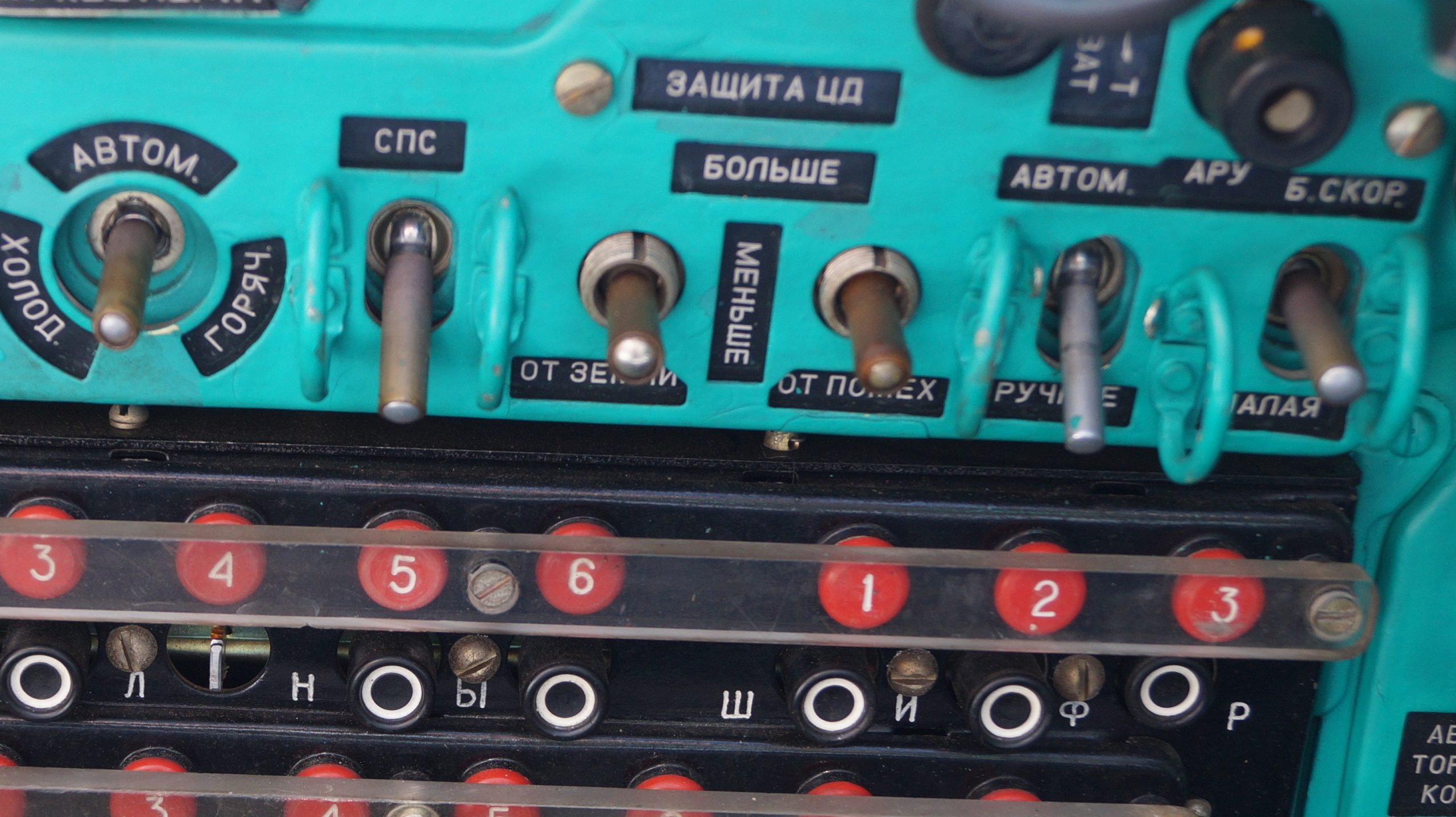

Schalter „защита цд“ „Schutz ZD“
links:
„от земли“ „Schutz vor Erdstörungen“
„менъше“ – „weniger“
„больше“ – „mehr“
rechts:
„от помех“ – „vor Störungen“
„менъше“ – „weniger“
„больше“ – „mehr“
